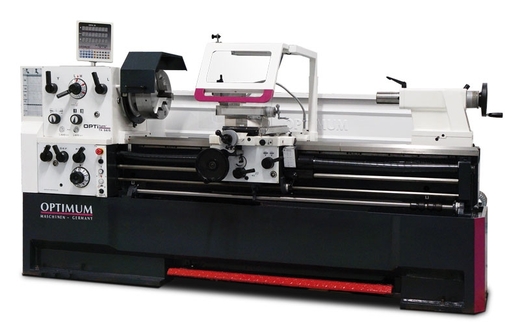

Popis produktu

Tento soustruh je kompletně vybaven masivními posuvy a šrouby a vyznačuje se vysokou univerzálností, přesností a efektivitou. Je vybaven digitálním odměřováním všech tří os DPA 31 Plus.

• Upínání vřetene Camlock DIN ISO 702-2 č. 8
• Kalené a broušené vřeteno uložené v nastavitelných kuželíkových ložiscích běží v olejové lázni
• Zaručená házivost čela vřetene <0,015 mm
• Uzavřená posuvová skříň s rychlým řazením, všechna ozubená kola a hřídele kalené a broušené běží v olejové lázni
• Podstavec a lože stroje jsou odlity z jednoho kusu litiny
• Vyjímatelný můstek lože
• Kalené a broušené vodící plochy lože
• Centrální mazání vodících ploch
• Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu
• Koník přestavitelný o ±13 mm
• Chod vpravo-vlevo přepínatelný ovládací pákou přímo na suportu
• Podpěťový spínač, nouzový vypínač a jištění motoru
• Mechanická nožní brzda vřetene
• Provedení dle DIN 8606 (nástrojařská přesnost)
• Sklíčidlo „Made in Czech Republic" - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
• Digitální odměřování polohy DPA 31 Plus
• Přehledná fóliová klávesnice
• Vysoká pracovní přesnost
• Snížené procento chyb
• Měřící lišta s čtecí hlavou na podélném suportu
• Magnetické pásky na příčném a nožovém suportu
•

Technické parametry

• Výška hrotu (280 mm)
• Max. točný průměr nad ložem (560 mm)
• Max. točný průměr nad suportem (355 mm)
• Max. točný průměr bez můstku (790 mm)
• Šířka lože (350 mm)
• Vzdálenost mezi hroty (3000 mm)
• Délka můstku (270 mm)
• Kužel vřetene (MK7)
• Upnutí vřetene (Camlock DIN ISO 702-2 č. 8)
• Otáčky (25–1600ot/min)
• Plynulá změna otáček (Ne)
• Otáčky - provedení Vario (10–2500ot/min)
• Počet rychlostních stupňů (12)
• Průchod vřetene (80 mm)
• Posuv pinoly (180 mm)
• Kužel pinoly koníku (MK5)
• Posuv podélný (0,059 –1,646 mm/ot. (35 ))
• Posuv příčný (0,020 –0,573 mm/ot. (35 ))
• Max. posuv nožového suportu (130 mm)
• Max. posuv příčného suportu (316 mm)
• Závit metrický (0,2 – 14 mm/ot. (47 ))
• Závit palcový (2 – 112 záv./1“ (60 ))
• Závit trapézový (4 –112 D.P. (50 ))
• Závit modulový (0,1 –7 M.P. (34 ))
• Výkon motoru chladícího čerpadla (100 W)
• Příkon (7500 W)
• Elektrické připojení (400 V)
• Rozměry (š × v × h) (4340×1460×1150mm)
• Hmotnost (3000 kg)
