Popis produktu

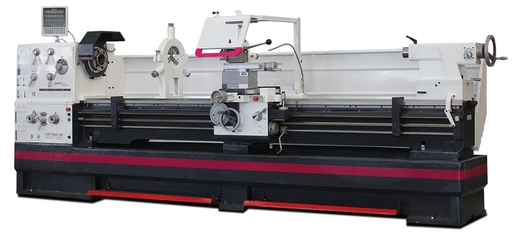

Masivní, plně vybavený soustruh s vodícím a tažným šroubem a digitálním odměřováním DPA 31 Plus. Vyznačuje se vysokou přesností, efektivním a hospodárným provozem.

• Vodící plochy lože jsou kalené a broušené
• Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8
• Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích
• Broušená ozubená kola a hřídele pracují v olejové lázni
• Páky pro rychloposuv a změnu směru otáčení na suportové skříni
• Centrální mazání vodících ploch
• Koník s kuželem MK5 přestavitelný o ±13 mm
• Spouštěcí páka ovládá relé hlavního motoru s bezpeč-nostním řídícím napětím 24 V
• Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem
• Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni
• Kryt sklíčidla s bezpečnostním spínačem
• Pracovní lampa 24 V s kloubovým ramenem
• Externí uzavřené chladící zařízení
• Rozvaděč je vybaven komponenty Siemens
• Nožový držák SWH 9 pro rychlou výměnu nástrojů
• Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru
• Digitální odměřování polohy DPA 31 Plus
• Přehledná fóliová klávesnice
• Vysoká pracovní přesnost
• Snížené procento chyb
• Měřící lišta s čtecí hlavou na podélném suportu
• Magnetické pásky na příčném a nožovém suportu

Technické parametry

• Výška hrotu (330 mm)
• Max. točný průměr nad ložem (660 mm)
• Max. točný průměr nad suportem (440 mm)
• Max. točný průměr bez můstku (900 mm)
• Šířka lože (400 mm)
• Vzdálenost mezi hroty (3000 mm)
• Délka můstku (250 mm)
• Kužel vřetene (MK7)
• Upnutí vřetene (Camlock DIN ISO 702-2 č. 8)
• Otáčky (25–1600ot/min)
• Plynulá změna otáček (Ne)
• Počet rychlostních stupňů (16)
• Průchod vřetene (105 mm)
• Kužel pinoly koníku (MK5)
• Posuv podélný (0,044 –1,48 mm/ot. (25 ))
• Posuv příčný (0,022 –0,74 mm/ot. (25 ))
• Max. posuv nožového suportu (230 mm)
• Max. posuv příčného suportu (368 mm)
• Závit metrický (0,45 – 120 mm/ot. (54 ))
• Závit palcový (80 – 7/16 záv./1“ (60 ))
• Závit trapézový (7/8 –160 D.P. (42 ))
• Závit modulový (0,25 –60 M.P. (46 ))
• Příkon (9 kW)
• Elektrické připojení (400 V)
• Rozměry (š × v × h) (4650×1785×1500mm)
• Hmotnost (3710 kg)
